Являясь основоположниками в разработке самовосстанавливающихся ППТК-устройств, компания Littelfuse разработала несколько серий аксиальных ленточных элементов PolySwitch, основанных на проводящем полимере нового поколения COMOSITE, специально приспособленных для защиты батарейных схем от перегрузок по току, возникающих в результате избыточного разряда или короткого замыкания. Каждая серия элементов с плоскими выводами обладает различным набором характеристик, предоставляя разработчику свободу в реализации своей идеи|
Серии |
VLP |
|||||
|
Конструктив |
батарейные |
батарейные |
батарейные |
батарейные |
батарейные |
батарейные |
|
IH при комнатной температуре |
1.7 - 2.3A |
2.1 - 2.7A |
1.1 - 2.4A |
1 - 1.9A |
1.2 - 4.2A |
1.7 - 13A |
|
IT при комнатной температуре |
4.10A - 5.00A |
5.00 - 6.50A |
2.70 - 5.90 |
2.50 - 4.20 |
2.70 - 7.60 |
3.40 - 21.20 |
|
Макс. Рабочая температура |
70°C |
70°C |
85°C |
85°C |
85°C |
85°C |
|
Vmax макс.рабочее напряжение |
12В |
16В |
16В |
24В |
15В | 30В |
15В | 20В |
|
Rmin (Ом) |
0.012 - 0.018 |
0.012 - 0.018 |
0.014 - 0.038 |
0.03 - 0.07 |
0.012 - 0.085 |
0.0035 - 0.044 |
|
Rmax (Ом) |
0.018 - 0.032 |
0.018 - 0.030 |
0.026 - 0.070 |
0.057 - 0.130 |
0.024 - 0.160 |
0.0065 - 0.078 |
|
R1 Max (Ом) |
0.036 - 0.064 |
0.036 - 0.06 |
0.056 - 0.140 |
0.10 - 0.26 |
0.04 - 0.22 |
0.009 - 0.114 |
|
Предельный ток по стандарту UL |
100A |
100A |
100A |
100A |
100A |
100A |
Все элементы соответствуют стандартам RoHS
Система обозначений аксиально-выводных предохранителей PolySwitch

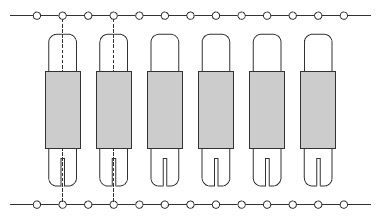

Стандартное расположение аксиально-выводныхPolySwitch на ленте
Рекомендации по установке аксиально-выводных PolySwitch
Принцип действия полимерных устройств с положительным температурным коэффициентом (ППТК) основан на температурном расширении проводящего полимера. При помещении устройство под давление либо при их установке препятствующим температурному расширению способом, есть вероятность их некорректной работы.
- Проектировать необходимо с расчётом на то, чтобы адекватное кол-во пространства поддерживалось в течение всего жизненного цикла продукта.
- Деформации (изгиб и кручение), а также механическое напряжение устройства, снижают его способности защиты от электрических сбоев.
- После установки на устройстве не должно быть остаточного механического напряжения. Механических повреждений ППТК следует избегать, поскольку они могут влиять на работу устройства.
- Следует избегать контакта ППТК устройств с химически активными веществами. Такие вещества, как жиры, растворители, водные растворы, некоторые виды топлива, промышленные моющие средства, летучие компоненты клеев, силиконы и электролиты, способны негативно повлиять на работоспособность устройства.
- ППТК устройства присоединяются к ячейкам батарей или к соединительным проводкам с помощью сварки, однако следует соблюдать некоторые предосторожности. Для достижения паспортной производительности ППТК устройства необходимо, чтобы расстояние между сваркой и корпусом ППТК составляло не менее 2мм, брызги от сварки не должны попадать на корпус, а в процессе сварки следует избегать нагрева устройства выше максимальной рабочей температуры.
- Полиэстровая лента на Полисвитчах предназначена исключительно для маркировочных и опознавательных целей, а не для электрической изоляции.
- Устройства рассчитаны на защиту в случаях периодических непредвиденных сбоев по току/температуре и не предусмотрены для использования как в случаях запланированных постоянно повторяющихся бросков тока, так и в случаях продолжительного времени нахождения в сработавшем состоянии.
